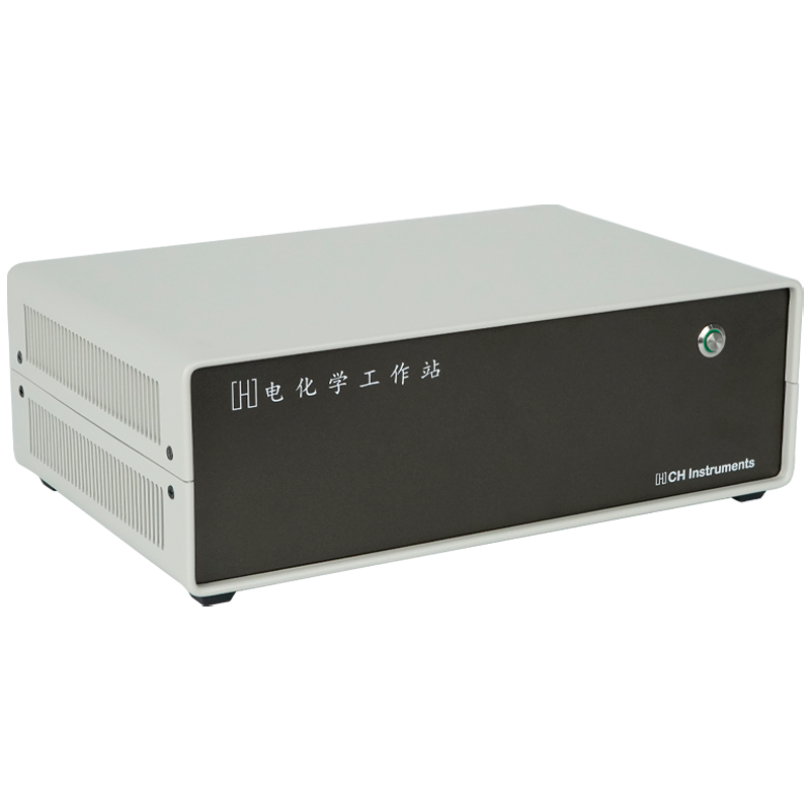

上海辰华电化学工作站

恒电位仪

零阻电流计

  2，3，4电极结构

浮动地线或实地

最大电位范围

±10V

最大电流

±250mA连续,±350mA峰值

槽压

±13V

  恒电位仪上升时间

小于1μs,通常0.8μs

 恒电位仪带宽（-3分贝）

1MHz

所加电位范围

±10mV, ±50mV, ±100mV, ±650mV, ±3.276V,   ±6.553V, ±10V

 所加电位分辨

电位范围的0.0015%

 所加电位准确度

±1mV,±满量程的0.01%

所加电位噪声

<10μV均方根植

 测量电流范围

±10pA至±0.25A，12量程

测量电流分辨

电流量程的0.0015%，最低0.3fA

电流测量准确度

电流灵敏度大于等于z1e-6A/V时为0.2%，其他量程1%

  输入偏置电流

<20pA

恒电流仪

恒电流范围

3nA–250mA

所加电流准确度

如果电流大于3e-7A时为0.2%，其他范围为1%，±20pA

所加电流分辨率

电流范围的0.03%

 测量电位范围

±0.025V,±0.1V,±0.25V,±1V,±2.5V,±10V

 测量电位分辨率

测量范围的0.0015%

电位计

参比电极输入阻抗

1e12欧姆

参比电极输入带宽

10MHz

参比电极输入偏置电流

<=10pA @ 25°C

波形发生和数据获得系统

 快速信号发生更新速率

10MHz，16位分辨

 快速数据采集系统

16位分辨，双通道同步采样，采样速率每秒1,000,000点

外部信号记录通道最高采样速率

1MHz

可拓展扫描电化学显微镜功能

实验参数

CV和LSV扫描速度

0.000001V/s至10,000V/s

  扫描时的电位增量

0.1mV（当扫速为1,000V/s时）

CA和CC的脉冲宽度

0.0001至1000sec

  CA和CC的最小采样间隔

0.4 ms

CC模拟积分器

DPV和NPV的脉冲宽度

0.001至10sec

SWV频率

1至100kHz

 i-t的最小采样间隔

0.4ms

 ACV频率范围

0.1至10kHz

 SHACV频率范围

0.1至5kHz

  FTACV频率范围

0.1至50Hz，可同时获取基波，二次谐波，三次谐波，四次谐波，五次谐波，六次谐波的ACV数据

  交流阻抗

0.00001至3MHz

交流阻抗波形幅度

0.00001V至0.7V均方根值

其他特点

自动或手动iR降补偿

电流测量偏置

满量程，16位分辨，0.003%准确度

 电位测量偏置

±10V，16位分辨，0.003%准确度

外部电位输入

电位和电流的模拟输出

可控电位滤波器的截止频率

1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz,   0.15Hz

可控信号滤波器的截止频率

1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz,   0.15Hz

 旋转电极控制电压输出（CHI630E以上型号）

0-10V对用于0-10000rpm的转速，16位分辨，0.003%准确度，需要某些旋转电极装置才能工作

通过宏命令可以控制数字输入输出线

内闪存储器可迅速更新程序

USB口数据通讯

电解池控制

通氮，搅拌，敲击（需要特殊电解池系统）

CV数字模拟器和拟合器。用户定义反应机理（CHI630E以上）或预定义反应机理（其他型号）

交流阻抗模拟器和拟合器（具有交流阻抗测量功能的型号）

最大数据长度

256K-16384K可选

仪器尺寸

37 cm (宽) ´ 23   cm (深) ´ 12   cm (高)

附件

电极线

USB通讯线

电源线
