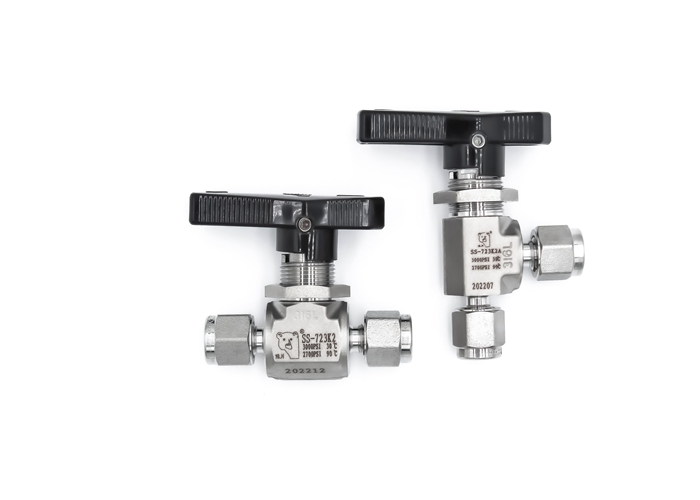

用于对流体管路的快速截断；
最高工作压力3000psig(207bar);
工作温度 -10℃～90℃;
可提供直通和直角型连接；
可用于面板安装；
广泛应用于多种流体系统领域；
提供公制2mm～18mm,英制1/16in～3/4in卡套及管螺纹接口。
|
零件名称 |
材质 |
|
阀杆 |
316SS |
|
衬垫 |
316SS |
|
衬环 |
316SS |
|
密封帽 |
PTFE或RPTFE |
|
阀体 |
316SS |
|
球阀系列 |
通径编号 |
工作压力 psig(bar) |
||
|
-10℃-10℃ |
10℃-65℃ |
90℃ |
||
|
72系列 |
K7、K7A |
-- |
2000（152） |
2000（138） |
|
K5、K5A |
2500（172） |
2500（172） |
2200（152） |
|
|
K1、K2、K3、K1A、K2A、K3A |
3000（207） |
3000（207） |
2700（186） |
|
表格内容仅供参考
测试：阀门出厂前均经过1000psi(69bar)氮气检测。
注意：安装之前暴露在动态温度条件下的一体式仪表球阀可能会丢失其初始填料负载，可能需要进行填料调整。
|
终端连接类型 |
入/出口尺寸 |
尺寸，mm |
Cv |
订购号 |
||||||||
|
通径 |
A |
B |
D |
E |
F |
G |
H |
M |

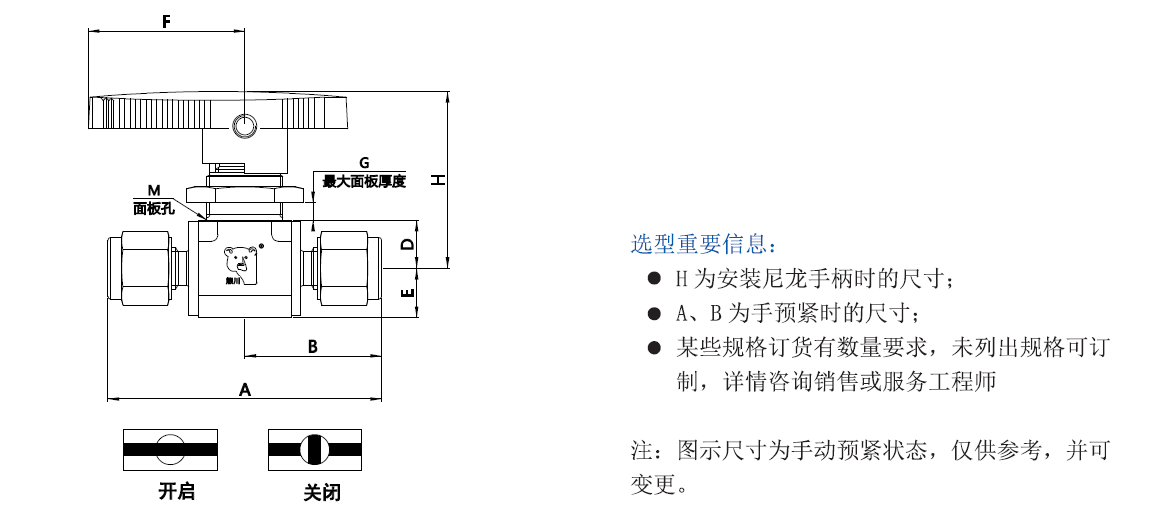

直通型 |
|||
|
熊川公制管接头
|
2mm |
1.8 |
51.4 |
25.7 |
9 |
9.2 |
29 |
5.5 |
33 |
14.5 |
0.15 |
SS-722K2 |
|
3mm |
2.4 |
51.4 |
25.7 |
9 |
9.2 |
29 |
5.5 |
33 |
14.5 |
0.2 |
SS-723K2 |
|
|
4mm |
2.4 |
53.4 |
26.7 |
9 |
9.2 |
29 |
5.5 |
33 |
14.5 |
0.2 |
SS-724K2 |
|
|
6mm |
3.2 |
56.4 |
28.2 |
9 |
9 |
29 |
5.5 |
33 |
14.5 |
0.6 |
SS-726K3 |
|
|
4.8 |
60.4 |
30.2 |
12 |
11.7 |
39 |
5 |
40.5 |
19.5 |
1.5 |
SS-726K5 |
||
|
8mm |
4.8 |
63 |
31.5 |
12 |
11.7 |
39 |
5 |
40.5 |
19.5 |
1.5 |
SS-728K5 |
|
|
10mm |
4.8 |
66 |
33 |
12 |
11.7 |
39 |
5 |
40.5 |
19.5 |
1.5 |
SS-7210K5 |
|
|
7 |
79 |
39.5 |
16.5 |
16.7 |
51 |
5.5 |
54 |
27.5 |
6.0 |
SS-7210K7 |
||
|
12mm |
4.8 |
68.8 |
34.4 |
13 |
11.7 |
39 |
5 |
40.5 |
19.5 |
1.5 |
SS-7212K5 |
|
|
7 |
81.8 |
40.9 |
16.5 |
16.7 |
51 |
5.5 |
54 |
27.5 |
6.0 |
SS-7212K7 |
||
|
14mm |
7 |
82 |
41 |
16.5 |
16.7 |
51 |
5.5 |
54 |
27.5 |
6.0 |
SS-7214K7 |
|
|
16mm |
7 |
81.6 |
40.8 |
16.5 |
16.7 |
51 |
5.5 |
54 |
27.5 |
6.0 |
SS-7216K7 |
|
|
18mm |
7 |
82.2 |
41.1 |
16.5 |
16.7 |
51 |
5.5 |
54 |
27.5 |
6.0 |
SS-7218K7 |
|
|
熊川英制管接头 |
1/16in |
1.4 |
49 |
24.5 |
9 |
9.2 |
29 |
5.5 |
33 |
14.5 |
0.1 |
SS-721FK1 |
|
1/8in |
2.4 |
51.4 |
25.7 |
9 |
9.2 |
29 |
5.5 |
33 |
14.5 |
0.2 |
SS-722FK2 |
|
|
1/4in |
3.2 |
56.4 |
28.2 |
9 |
9.2 |
29 |
5.5 |
33 |
14.5 |
0.6 |
SS-724FK3 |
|
|
4.8 |
60.4 |
30.2 |
12 |
11.7 |
39 |
5 |
40.5 |
19.5 |
1.5 |
SS-724FK5 |
||
|
3/8in |
4.8 |
64.6 |
32.3 |
12 |
11.7 |
39 |
5 |
40.5 |
19.5 |
1.5 |
SS-726FK5 |
|
|
7 |
77.6 |
38.8 |
16.5 |
16.7 |
51 |
5.5 |
54 |
27.5 |
6.0 |
SS-726FK7 |
||
|
1/2in |
4.8 |
68.8 |
34.4 |
13 |
11.7 |
39 |
4 |
40.5 |
19.5 |
1.5 |
SS-728FK5 |
|
|
7 |
81.8 |
40.9 |
16.5 |
16.7 |
51 |
4.5 |
54 |
27.5 |
6.0 |
SS-728FK7 |
||
|
3/4in |
7 |
82 |
41 |
17.5 |
16.7 |
51 |
5.5 |
54 |
27.5 |
6.0 |
SS-7212FK7 |
|
|
内锥管螺纹 |
1/8NPT |
2.4 |
41 |
20.5 |
9.8 |
8.4 |
29 |
5.5 |
33 |
14.5 |
0.5 |
SS-72F2K3 |
|
4.8 |
47 |
23.5 |
10.5 |
11.7 |
39 |
5 |
40.5 |
19.5 |
1.2 |
SS-72F2K5 |
||
|
1/4NPT |
4.8 |
50 |
25 |
10.5 |
11.7 |
39 |
5 |
40.5 |
19.5 |
0.9 |
SS-72F4K5 |
|
|
7 |
63 |
31.5 |
16.5 |
16.7 |
51 |
5.5 |
54 |
27.5 |
3.0 |
SS-72F4K7 |
||
|
1/2NPT |
7 |
63 |
31.5 |
14.5 |
16.7 |
51 |
5.5 |
54 |
27.5 |
2.6 |
SS-72F8K7 |
|
|
外锥管螺纹 内锥管螺纹 |
1/8NPT |
2.4 |
41 |
20.5 |
9 |
8.4 |
29 |
5.5 |
33 |
14.5 |
0.5 |
SS-72MF2-F2K3 |
|
终端连接类型 |
入/出口尺寸 |
尺寸，mm |
Cv |
订购号 |
||||||||
|
通径 |
B |
C |
F |
D |
G |
H |
M |
N |

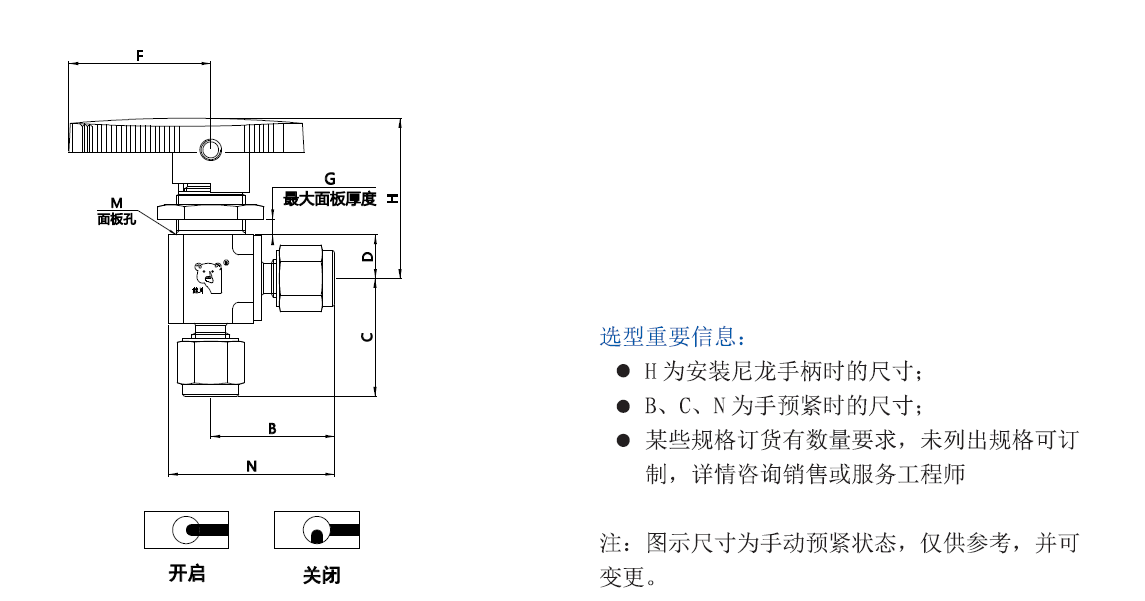

直角型 |
|||
|
熊川公制管接头
|
2mm |
1.8 |
25.7 |
24.2 |
29 |
9 |
4 |
33 |
14.5 |
34 |
0.1 |
SS-722K2A |
|
3mm |
2.4 |
25.7 |
24.2 |
29 |
9 |
4 |
33 |
14.5 |
34 |
0.15 |
SS-723K2A |
|
|
4mm |
2.4 |
26.7 |
24.2 |
29 |
9 |
4 |
33 |
14.5 |
34 |
0.15 |
SS-724K2A |
|
|
6mm |
3.2 |
28.2 |
27.5 |
29 |
9 |
4 |
33 |
14.5 |
36.6 |
0.35 |
SS-726K3A |
|
|
4.8 |
30.5 |
29.5 |
39 |
12 |
5 |
40.5 |
19.5 |
41.6 |
0.9 |
SS-726K5A |
||
|
8mm |
4.8 |
32 |
31 |
39 |
12 |
5 |
40.5 |
19.5 |
43.1 |
0.9 |
SS-728K5A |
|
|
10mm |
4.8 |
33.1 |
32.1 |
39 |
12 |
5 |
39.5 |
19.5 |
44.2 |
0.9 |
SS-7210K5A |
|
|
7 |
39.5 |
34 |
51 |
16.5 |
7 |
53 |
27.5 |
56.2 |
2.0 |
SS-7210K7A |
||
|
12mm |
4.8 |
34.5 |
33.5 |
39 |
13 |
5 |
39.5 |
19.5 |
45.5 |
0.9 |
SS-7212K5A |
|
|
7 |
40.9 |
35.4 |
51 |
16.5 |
7 |
54 |
27.5 |
57.7 |
2.0 |
SS-7212K7A |
||
|
14mm |
7 |
41 |
35.5 |
51 |
16.5 |
7 |
53 |
27.5 |
57.8 |
2.0 |
SS-7214K7A |
|
|
16mm |
7 |
40.8 |
37.3 |
51 |
16.5 |
5 |
53 |
27.5 |
57.6 |
2.0 |
SS-7216K7A |
|
|
18mm |
7 |
41.1 |
37.6 |
51 |
16.5 |
5 |
53 |
27.5 |
57.9 |
2.0 |
SS-7218K7A |
|
|
熊川英制管接头 |
1/16in |
1.4 |
24.4 |
24.4 |
29 |
9 |
4 |
33 |
14.5 |
32.8 |
0.08 |
SS-721FK1A |
|
1/8in |
2.4 |
25.7 |
25 |
29 |
9 |
4 |
33 |
14.5 |
34.1 |
0.15 |
SS-722FK2A |
|
|
1/4in |
3.2 |
28.2 |
27.5 |
29 |
9 |
4 |
33 |
14.5 |
36.6 |
0.35 |
SS-724FK3A |
|
|
4.8 |
30.4 |
29.4 |
39 |
12 |
5 |
40.5 |
19.5 |
41.5 |
0.9 |
SS-724FK5A |
||
|
3/8in |
4.8 |
32.4 |
31.4 |
39 |
12 |
5 |
39.5 |
19.5 |
43.5 |
0.9 |
SS-726FK5A |
|
|
7 |
38.8 |
33.3 |
51.5 |
16.5 |
8 |
53 |
27.5 |
58.3 |
2.0 |
SS-726FK7A |
||
|
1/2in |
4.8 |
34.4 |
34.4 |
39 |
13 |
4 |
39.5 |
19.5 |
45.5 |
0.9 |
SS-728FK5A |
|
|
7 |
40.9 |
35.4 |
51 |
16.5 |
7 |
54 |
27.5 |
57.7 |
2.0 |
SS-728FK7A |
||
|
3/4in |
7 |
41 |
37.5 |
51.5 |
16.5 |
5 |
53 |
27.5 |
57.8 |
2.0 |
SS-7212FK7A |
|
|
内锥管螺纹 |
1/8NPT |
2.4 |
20.5 |
19 |
29 |
9.8 |
4 |
33 |
14.5 |
28.9 |
0.3 |
SS-72F2K3A |
|
4.8 |
22.5 |
20.5 |
39 |
10.5 |
5 |
39.5 |
19.5 |
33.6 |
0.7 |
SS-72F2K5A |
||
|
1/4NPT |
4.8 |
36 |
24 |
39 |
10.5 |
5 |
39.5 |
19.5 |
36.1 |
0.75 |
SS-72F4K5A |
|
|
7 |
31.5 |
28 |
51.5 |
16.5 |
8 |
53 |
27.5 |
51 |
1.7 |
SS-72F4K7A |
||
|
1/2NPT |
7 |
31.5 |
32 |
51.5 |
16.5 |
8 |
53 |
27.5 |
48.2 |
1.5 |
SS-72F8K7A |
|
|
外锥管螺纹 内锥管螺纹 |
1/8NPT |
2.4 |
20.5 |
19 |
29 |
9 |
5.5 |
33 |
14.5 |
28.9 |
0.3 |
SS-72MF2-F2K3A |

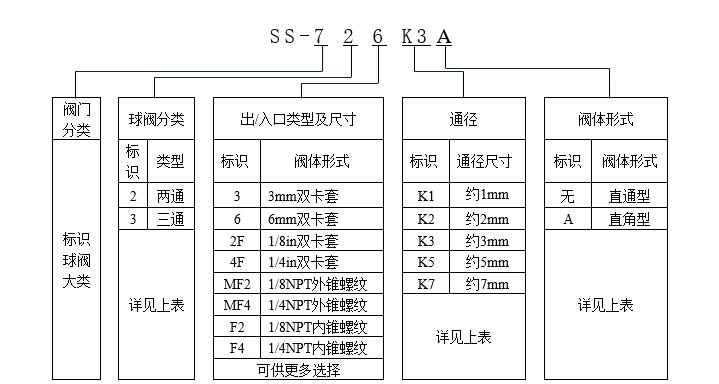

注：1.“订购号说明”用于说明熊川产品型号的组成规则，不适用于产品的具体选型，不能随意组合；
2.进口尺寸与出口尺寸相同时，只写一个尺寸标识，当进口尺寸与出口尺寸不同时，中间用“-”隔开。
例如：出入口连接3mm不锈钢管、温度25℃的直角型不锈钢两通球阀，订购号为：SS-723K2A
| 产品编号 | 产品名称 | 产品型号 | 产品功能 | 单价 | 库存状态 | 购物车 |
|---|---|---|---|---|---|---|
| SSC-000221 | 两通球阀 | 3mm-SS-723K2 | 用于对流体管路的快速截断； 最高工作压力3000psig(207bar); 工作温度 -10℃～90℃; | |||
| SSC-000201 | 三通球阀 | 3mm-SS-733K2 | 用于对流体管路的切换，手柄旋转180°实现下端入口 切换水平两个出口或者水平两个入口切换下端出口； 最高工作压力2500psig(172bar); |
