用于提供对系统介质的隔离，阻断或排放
最高工作压力6000psig(413bar);
最高工作温度230℃(446F);
通径：从3.0至6.0毫米；
可提供直通和直角型连接；
可用于面板安装；
52系列供应黑色塑料梅花手轮或条形手柄；
可用于真空及正压，适用于气体及液体，广泛应用于多种流体系统领域；
提供公制2mm～18mm,英制1/8in～3/4in卡套及管螺纹接口。
|
零件名称 |
材质 |
|
轴密封圈 |
PTFE |
|
座密封圈 |
PEEK |
|
上垫圈 |
RPTFE/PEEK |
|
阀体 |
316SS |
|
阀杆 |
316SS |
|
体密封圈 |
RPTFE/PEEK |
|
连接体 |
316SS |
|
阀体材料 |
316SS |
|
温度℃（℉） |
工作压力 psig(bar) |
|
-10(14)-37(99) |
6000(413) |
|
93(199) |
5160(356) |
|
121(250) |
4910(339) |
|
148(298) |
4660(321) |
|
176(349) |
4470(308) |
|
204(399) |
4280(295) |
|
230(446) |
4130(285) |
表格内仅供参考
注：带有卡套管接头时耐压等级还取决于钢管的耐压等级
|

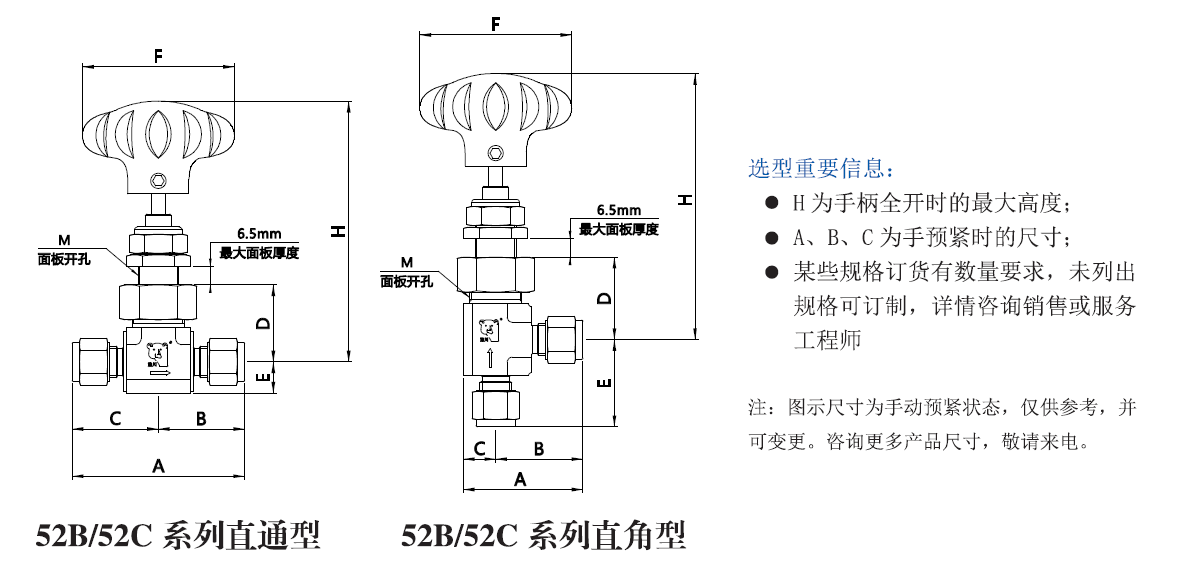

终端连接类型 |
入/出口尺寸 |
尺寸，mm |
Cv |
订购号 |
||||||||
|
通径 |
A |
B |
C |
D |
E |
F |
H |
M |
||||
|
熊川公制管接头
|
2mm |
3 |
54.4 |
27.2 |
27.2 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-5212B |
|
3mm |
3 |
54.4 |
27.2 |
27.2 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-5213B |
|
|
4mm |
3 |
56.4 |
28.2 |
28.2 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-5214B |
|
|
6mm |
3 |
61 |
30.5 |
30.5 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-5216B |
|
|
8mm |
3 |
62 |
31 |
31 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-5218B |
|
|
8mm |
6 |
72 |
36 |
36 |
33.5 |
12.7 |
68 |
131.6 |
19.5 |
0.86 |
SS-5218C |
|
|
10mm |
6 |
74.2 |
37.1 |
37.1 |
33.5 |
12.7 |
68 |
131.6 |
19.5 |
0.86 |
SS-52110C |
|
|
12mm |
6 |
76.8 |
38.4 |
38.4 |
33.5 |
12.7 |
68 |
131.6 |
19.5 |
0.86 |
SS-52112C |
|
|
14mm |
6 |
77 |
38.5 |
38.5 |
33.5 |
12.7 |
68 |
131.6 |
19.5 |
0.86 |
SS-52114C |
|
|
16mm |
6 |
76.6 |
38.3 |
38.3 |
33.5 |
12.7 |
68 |
131.6 |
19.5 |
0.86 |
SS-52116C |
|
|
18mm |
6 |
80 |
40 |
40 |
39 |
18.1 |
68 |
137.1 |
19.5 |
0.86 |
SS-52118C |
|
|
熊川英制管接头 |
1/8in |
3 |
54.4 |
27.2 |
27.2 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-5212FB |
|
1/4in |
3 |
61 |
30.5 |
30.5 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-5214FB |
|
|
3/8in |
6 |
72.6 |
36.3 |
36.3 |
33.5 |
12.7 |
68 |
131.6 |
19.5 |
0.86 |
SS-5216FC |
|
|
1/2in |
6 |
76.8 |
38.4 |
38.4 |
33.5 |
12.7 |
68 |
131.6 |
19.5 |
0.86 |
SS-5218FC |
|
|
3/4in |
6 |
80 |
40 |
40 |
39 |
18.1 |
68 |
137.1 |
19.5 |
0.86 |
SS-52112 FC |
|
|
内锥管螺纹 |
1/8NPT |
3 |
38 |
19 |
19 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-521F2B |
|
1/4NPT |
3 |
44 |
22 |
22 |
27.7 |
11.1 |
52 |
96.7 |
14.5 |
0.35 |
SS-521F4B |
|
|
外锥管螺纹 |
1/8NPT |
3 |
47 |
23.5 |
23.5 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-521MF2B |
|
1/4NPT |
3 |
48 |
24 |
24 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-521MF4B |
|
|
外锥管螺纹 内锥管螺纹 |
1/8NPT |
3 |
42.5 |
23.5 |
19 |
27.7 |
10.7 |
52 |
96.7 |
14.5 |
0.35 |
SS-521MF2-F2B |
|
终端连接类型 |
入/出口尺寸 |
尺寸，mm |
Cv |
订购号 |
||||||||
|
通径 |
A |
B |
C |
D |
E |
F |
H |
M |
||||
|
熊川公制管接头
|
2mm |
3 |
38.6 |
27.5 |
11.1 |
27.7 |
27.5 |
52 |
97.3 |
14.5 |
0.35 |
SS-5212BA |
|
3mm |
3 |
38.6 |
27.5 |
11.1 |
27.7 |
27.5 |
52 |
97.3 |
14.5 |
0.35 |
SS-5213BA |
|
|
4mm |
3 |
39.5 |
28.5 |
11.1 |
27.7 |
28.5 |
52 |
97.3 |
14.5 |
0.35 |
SS-5214BA |
|
|
6mm |
3 |
41.1 |
30 |
11.1 |
27.7 |
30 |
52 |
97.3 |
14.5 |
0.35 |
SS-5216BA |
|
|
8mm |
3 |
43.1 |
32 |
11.1 |
27.7 |
32 |
52 |
97.3 |
14.5 |
0.35 |
SS-5218BA |
|
|
8mm |
6 |
55.1 |
37 |
18.1 |
39 |
37 |
68 |
137.1 |
19.5 |
0.86 |
SS-5218CA |
|
|
10mm |
6 |
56.2 |
38.1 |
18.1 |
39 |
38.1 |
68 |
137.1 |
19.5 |
0.86 |
SS-52110CA |
|
|
12mm |
6 |
57.5 |
39.4 |
18.1 |
39 |
39.4 |
68 |
137.1 |
19.5 |
0.86 |
SS-52112CA |
|
|
14mm |
6 |
57.6 |
39.5 |
18.1 |
39 |
39.5 |
68 |
137.1 |
19.5 |
0.86 |
SS-52114CA |
|
|
16mm |
6 |
57.4 |
39.3 |
18.1 |
39 |
39.3 |
68 |
137.1 |
19.5 |
0.86 |
SS-52116CA |
|
|
18mm |
6 |
57.7 |
39.6 |
18.1 |
39 |
39.6 |
68 |
137.1 |
19.5 |
0.86 |
SS-52118CA |
|
|
熊川英制管接头 |
1/8in |
3 |
38.6 |
27.5 |
11.1 |
27.7 |
27.5 |
52 |
97.3 |
14.5 |
0.35 |
SS-5212FBA |
|
1/4in |
3 |
41.1 |
30 |
11.1 |
27.7 |
30 |
52 |
97.3 |
14.5 |
0.35 |
SS-5214FBA |
|
|
3/8in |
6 |
55.4 |
37.3 |
18.1 |
39 |
37.3 |
68 |
137.1 |
19.5 |
0.86 |
SS-5216FCA |
|
|
1/2in |
6 |
57.6 |
39.5 |
18.1 |
39 |
39.5 |
68 |
137.1 |
19.5 |
0.86 |
SS-5218FCA |
|
|
3/4in |
6 |
57.7 |
39.6 |
18.1 |
39 |
39.6 |
68 |
137.1 |
19.5 |
0.86 |
SS-52112 FCA |
|
|
内锥管螺纹 |
1/8NPT |
3 |
30.1 |
19 |
11.1 |
27.7 |
19 |
52 |
97.3 |
14.5 |
0.35 |
SS-521F2BA |
|
1/4NPT |
3 |
33.1 |
22 |
11.1 |
27.7 |
22 |
52 |
97.3 |
14.5 |
0.35 |
SS-521F4BA |
|
|
外锥管螺纹 内锥管螺纹 |
1/8NPT |
3 |
33.1 |
22 |
11.1 |
27.7 |
27.5 |
52 |
97.3 |
14.5 |
0.35 |
SS-521MF2-F2BA |

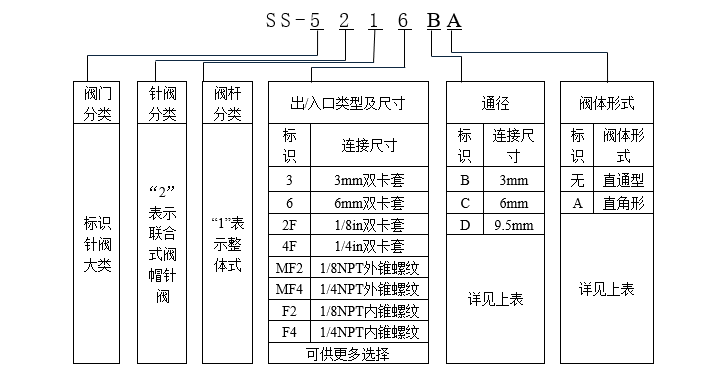

注：1.“订购号说明”用于说明熊川产品型号的组成规则，不适用于产品的具体选型，不能随意组合；
2.进口尺寸与出口尺寸相同时，只写一个尺寸标识，当进口尺寸与出口尺寸不同时，中间用“-”隔开。
例如：出入口连接10mm不锈钢管，主密封结构为软密封，6mm通径的直角型不锈钢针阀，选型为SS-52110CA。
测试
产品出厂前100%过1015psig(70bar)氮气压力检测；
氧气服务危险性
如要获得更多有关富氧系统危险性的信息，请参阅熊川氧气系统安全技术报告，Q-XCF-030-2022;
清洁和包装
产品出厂前均100%过清洗和包装，依据熊川标准Q-XCF-020-2022;
特种合金(所有系列)
可提供合金C-276、合金 B-2、合金 400、钛合金等材料来制造，详情敬请来电咨询。
安全的产品选择
选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、
正确的安装、使用和维护是系统设计师和用户的责任
警告：切勿将零件与其他制造厂生产的相混用或互换
熊川服务：
我们的销售人员和技术工程师，为您提供售前难点解析和技术支持；同时，熊川的售后团队针对产品故障进行
原因分析，采取现场调控，返厂维修，替换建议等多途径为客户解决困扰。
在保修期内，属于保修范围内的产品可以交由熊川或已获得熊川授权的相关代理商进行维修。禁止对阀门类产
品进行分解，修理及改造(会带来人身伤害),以上行为，均不在产品维修范围之内，造成的直接及间接财产
损失和人身伤害，本公司概不负责。
安全预防：
本说明书记载的注意事项旨在安全、正确地使用熊川产品，并事先预防对操作者及他人的危害。请务必
阅读以下内容中的注意事项，请仔细审核设备说明文件中涉及的重要限制，以及注意本说明书中所包含的警告
事宜。
1.应用本产品应该具有流体、化工、设备安装基本知识的工程师或者专业技术人员使用；
2.如若发生产品故障(泄漏、阻塞等),请立即关闭流路系统并卸压，防止部件冲出或可能通过的有毒
有害介质泄漏，否则有可能造成人员伤亡；
3. 调试系统或排查故障时请具有安全认证的专业技术人员操作；
4.请勿将腐蚀性介质滴溅到产品表面上，介质相容性请参考手册或咨询熊川技术服务团队；
5.如有清洁产品表面需求时，请在系统关闭与释放压力后使用；
6.不要在有剧烈的振动及冲击的地方使用，否则可能引起故障；
重要提示：
1.根据产品特点，阀门使用寿命期密封需调整；
2.旋转手柄类阀门，长期静置，再次使用时需要更高的开启压力；
3.压力控制类阀门，长期不动作时，工作压力会超过初始设定压力，此表现非故障，动作几次后压力会
恢复正常值；
4.使用产品前请仔细阅读包装箱内的使用说明书。
