三通球阀

3mm-SS-733K2
SSC-000201
加入购物车 立即咨询

73系列三通球阀性能特点

用于对流体管路的切换，手柄旋转180°实现下端入口

切换水平两个出口或者水平两个入口切换下端出口；

最高工作压力2500psig(172bar);

工作温度-10℃～90℃;

可用于面板安装；

广泛应用于多种流体系统领域；

提供公制2mm～14mm,英制1/16in～1/2in卡套及管螺纹接口。

接触介质零件

零件名称

材质

阀杆

316SS

衬垫

316SS

衬环

316SS

密封帽

PTFE或RPTFE

阀体

316SS

温度压力等级

球阀系列

通径编号

工作压力 psig(bar)

-10℃-10℃

10℃-65℃

90℃

73列

K7

--

2000（138）

1800（124）

K5

2500（172）

2500（172）

2200（152）

K1、K2、K3

2500（172）

2500（172）

2200（152）

表格内容仅供参考

测试：阀门出厂前均经过1000psi(69bar)氮气检测。

注意：安装之前暴露在动态温度条件下的一体式仪表球阀可能会丢失其初始填料负载，可能需要进行填料调整。

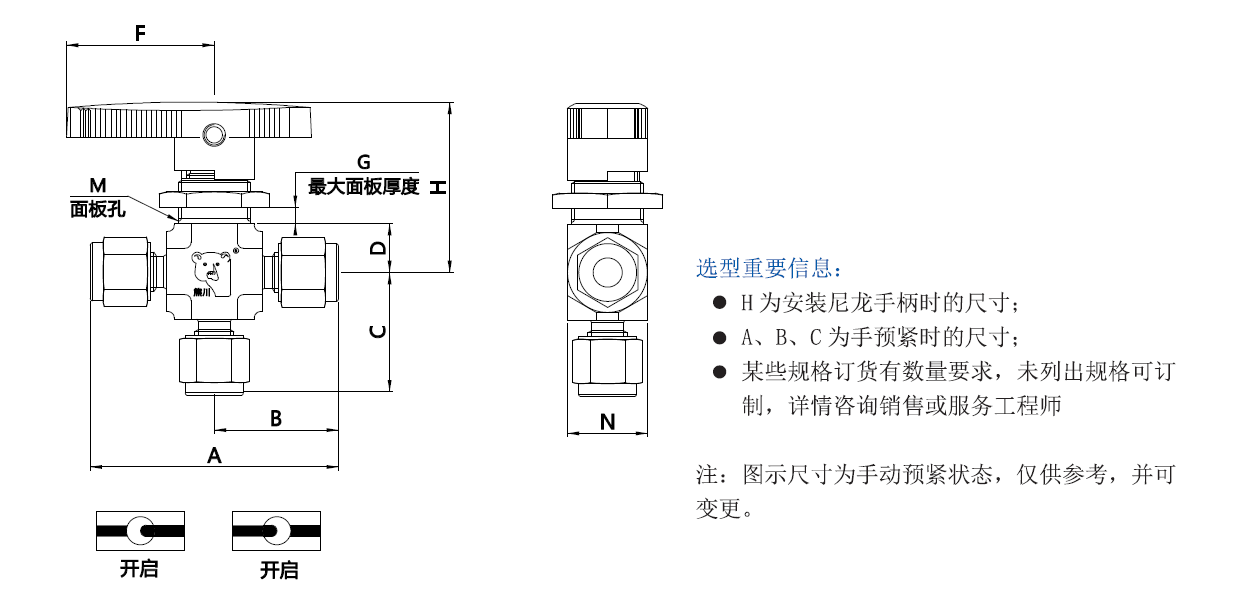

结构尺寸及订购号



终端连接类型

入/出口尺寸

尺寸，mm



Cv

订购号

通径

A

B

C

D

F

G

H

M

N

直通型

熊川公制管接头



2mm

1.8

51

25.5

24

9

29

4

33

14.5

15.9

0.1

SS-732K2

3mm

2.4

51

25.5

24

9

29

4

33

14.5

15.9

0.15

SS-733K2

4mm

2.4

51

25.5

24

9

29

4

33

14.5

15.9

0.15

SS-734K2

6mm

3.2

56.4

28.2

27.5

9

29

4

33

14.5

15.9

0.35

SS-736K3

4.8

60

30

28

10.5

39

6

40.5

19.5

20.8

0.9

SS-736K5

8mm

4.8

63

31.5

29.5

10.5

39

6

40.5

19.5

20.8

0.9

SS-738K5

10mm

4.8

65

32.5

30.5

12

39

5

40.5

19.5

20.8

0.9

SS-7310K5

7

79

39.5

34

14

51

7

54.5

27.5

29

2.0

SS-7310K7

12mm

4.8

68.8

34.4

33.4

12

39

5

40.5

19.5

20.8

0.9

SS-7312K5

7

82

41

36

14

51

7

54.5

27.5

29

2.0

SS-7312K7

14mm

7

82

41

37.5

15

51

7

54.5

27.5

29

2.0

SS-7314K7

熊川英制管接头

1/16in

1.4

48.8

24.4

24.4

9

29

4

33

14.5

15.9

0.08

SS-731FK1

1/8in

2.4

51

25.5

24

9

29

4

33

14.5

15.9

0.15

SS-732FK2

1/4in

3.2

56.4

28.2

27.5

9

29

4

33

14.5

15.9

0.35

SS-734FK3

4.8

60

30

28

10.5

39

6

40.5

19.5

20.8

0.9

SS-734FK5

3/8in

4.8

64.6

32.3

31.3

12

39

5

40.5

19.5

20.8

0.9

SS-736FK5

7

77.6

38.8

33.3

14

51

7

54.5

27.5

29

2.0

SS-736FK7

1/2in

4.8

68.8

34.4

33.4

12

39

5

40.5

19.5

20.8

0.9

SS-738FK5

7

82

41

36

14

51

7

54.5

27.5

29

2.0

SS-738FK7

内锥管螺纹

1/8NPT

2.4

41

20.5

19

9

29

4

33

14.5

15.9

0.3

SS-73F2K3

4.8

50

25

24

12

39

5

40.5

19.5

20.8

0.7

SS-73F2K5

1/4NPT

4.8

50

25

24

12

39

5

40.5

19.5

20.8

0.75

SS-73F4K5

7

63

31.5

32

14.5

51

7

54.5

27.5

29

1.7

SS-73F4K7

1/2NPT

7

63

31.5

32

14.5

51

7

54.5

27.5

29

1.5

SS-73F8K7

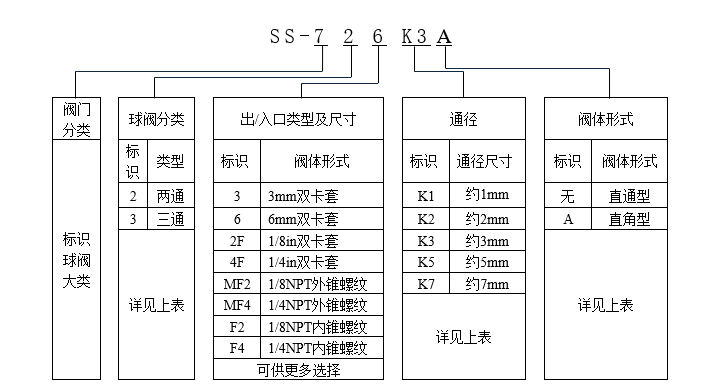

订购号说明

注：1.“订购号说明”用于说明熊川产品型号的组成规则，不适用于产品的具体选型，不能随意组合；

2.进口尺寸与出口尺寸相同时，只写一个尺寸标识，当进口尺寸与出口尺寸不同时，中间用“-”隔开。

例如：出入口连接3mm不锈钢管、温度25℃的直角型不锈钢两通球阀，订购号为：SS-723K2A
