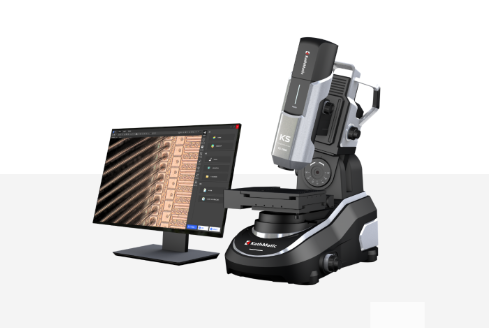

KS系列 3D数码显微镜

凯视迈KS-X1000系列3D数码显微镜主要应用于表面微观形貌的观察、测量与分析，与传统的光学显微镜不同，KS-X1000拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度、更优的照明模式。在凯视迈自研的图像处理算法“KM-DSIM”加持下，KS-X1000足以应对各种极具挑战的观测场景。

凯视迈KS-X1000系列3D数码显微镜已在智能制造、航空航天、军工、3C电子、半导体、汽车、新能源、新材料、医疗制药等行业广泛应用。

产品特点：

1.更丰富的观察模式：全息照明，光晕消除。 2.更优秀的图像处理：深度合成，图像拼接。 3.更精密的尺寸测量：低畸变光学镜头、线性标尺反馈。 4.更便捷的仪器操作：一键自动测量、目标智能识别。

参数表：

成像



显示	型号	KS-HD27	KS-HD32
	显示器尺寸	27英寸	32英寸
	分辨率	1920x1080	3840x2160
快捷操作	型号	KS-H1000
	旋钮	对焦Z轴升降/转换信率/高度调整
	拨杆	调节XY平台移动
	顶部辅助按键	标尺/分屏/全屏/导航
	基础照明按键	主单位/复位/照明/照明切换/底部照明/白平衡
	核心功能按键	自动对焦/实时深度合成/深度合成/提高分解率/电镜仿真/全息照明/消除反光/图像拼接/防料补正
	底部拍摄按键	拍照/录像/暂停

机架

XYθ 载物台	型号	KS-S500ER	KS-S500E	KS-S300M	KS-S100
	XY平台驱动模式	电动	电动	手动	固定
	XY平台驱动模组	2相步进达	2相步进马达	-	-
	XY平台分辨率	1μm	1μum	-	-
	XY平台移动速度	20mm/s (max)	20mm/s(max)	-	-
	XY平台行程	±25mm	±50mm	±25mm	-
	θ旋转角度	±90°	-	±90°	-
	XYθ平台尺寸	225mmx213mm （中央圆板 ø167mm)	284mmx235mm （中央圆板ø167mm）	225mmx213mm （中央圆板ø167mm）	225mmx213mm
平台Z轴	Z平台驱动模式	电动		手动	固定
	Z平台驱动模组	2相步通马		-	-
	Z平台分辨率	1μm		-	-
	Z平台移动速度	10mm/s		-	-
	Z平台行程	50mm		50mm	-
	平台最大载重	5kg		5kg	5kg
对焦Z轴	型号	KS-1000E		KS-500M
	Z模块驱动模式	电动		手动
	Z模块驱动模组	2相步进达		-
	Z模块分辨率	100nm		-
	Z模块移动速度	17mm/s(max)		-
	Z模块行程	50mm		50mm
	Z轴旋转角度	±90°具备角度归零置 （软件显示旋转角度，分率0.01°）		士90°具备角度归零置 （软件显示旋转角度，分率0.01°）
操作	手柄遥控输入	支持			-
	鼠标输入	支持
	键盘输入	支持
	电源电压	AC 220V
	使用环境温度	0-40℃
	使用环境湿度	25-80％ RH（无凝结）
	主机总重量	约30.0kg
	控制器重量	约15.0kg
	摄像模块重量	约3.0kg
	平台模块重量	約5.0kg

 软件功能

基本观察	型号		KS-SOFT500		KS-SOFT300		KS-SOFT100
	防抖补正		✓
	自动对焦		✓		X
	焦点共心保持		✓		X
	对焦窗格		✓		X
	照明切换		同轴光全开、同轴光侧射、环形光全开、环形 光侧射、底部透射
	观察模式（选配）		明场、暗场、偏光、微分干涉
	电动变倍		✓
辅助观察	全屏显示		✓
	分屏显示		左右、上下、4分屏、6分屏、9分屏
	实时数码变倍视图		5%-1000%
	自定义标注		文字标注、图形标注、字符标注
	预置标注		日期、时间、镜头型号、倍率、倾斜角度、显微镜 倍率
图像优化	消除反光		选配
	消除环形光晕		选配
	超分辨率HDR		选配
	全息照明		选配
	最佳图像		选配
	提升投影细节		选配
2D测量	常用测量工具		点间距、线间距、直径、半径、圆心距、角度、圆弧长度及角度、 自由线长、RGB值、计数、XY测量
	辅助工具		点、线、圆、中点等
	面积测量		图形面积、亮度面积、颜色面积
	自动计数		选配
	自边边缘识别		选配
深度合成	实时深度合成		选配		X
	快速深度合成		✓		X
	高画质深度合成		✓		X
	手动深度合成		选配		✓
图像拼接	2D图像拼接		✓		X
	3D图像融合		✓		X
	导航窗格		✓		X
3D显示		3D显示		标准、黑白、高度纹理、高度染色
		3D照明		XYZ方向光、漫反射、环境光
		3D形状补正		倾斜补正
		3D形状对比		联动模式、盖分显示
3D测量		点高度		✓
		轮廓测量		✓
		体积测量		✓
		线粗糙度		✓
		面粗糙度		✓
拍摄		拍摄设置		正常模式、录屏模式、拍摄定时
录像		录像设置		正常模式、录屏模式、延时摄像
		视频帧率		50fps(max)
		保存格式		MP4．AVI压缩、AVI
快捷操作		快速开始		✓
		预设模式		选配
		复用拍摄		选配
		文件管理		快速预览、导入导出、类型筛选、文件目录
		一键软件升级		✓
		使用说明		✓
		视频操作指南		选配

保存	报告输出              ✓
	数据表格导出                                       ✓
	点云数据导出	✓	✓
校准	XY平台校准	✓	X
	测量校准准	✓	✓
	相机信转准	✓	✓

产品优势：

1.深度合成：凯视迈自研“KM-DOFO”深度合成算法，实现更大景深范围内的清晰叠加成像。

2.全息照明：获取全角度照明下的图像信息并生成单张全息图，即可自由选取最佳观测角度。

3.全方位观察:主机采用土90°旋转的支架结构。

4.精密3D尺寸测量:100nm线性标尺反馈模块结合低畸变光学镜头，实现精密3D尺寸测量。

5.图像拼接:凯视迈自研“KM-IMHI“图像拼接算法，实现49亿像素的2D拼接与3D融合。

6.光晕消除:改变照明模式并拍摄多组样片，通过图像算法消除光晕区域、叠加可视区域.

7.一键图像优化:点击即可生成多种图像处理效果预览，灵活选择最佳图像优化模式。

8.机器学习与开放系统:机器学习算法令在线检测更智能高效，开放系统支持进行二次开发。

由于焊球数量多、尺寸小，所以球栅阵列封装(BGA)的质量检测是半导体制造过程中一项不可忽视的任务。

 焊接前，使用KS-X1000的全息照明观察模式与精密3D尺寸测量功能，生成BGA的全息图像与伪彩3D尺寸视图，完成全角度观察与3D轮廓测量，不放过任何细微的位置偏移与尺寸偏差。

产品详情：

焕然一新的视觉体验

如果您使用过传统光学显微镜，那么KS-XI000系列3D数码显微镜带来的视觉体验绝对是焕然一新的，KS-XI000彻底解决了景深浅，视野小，对比度低以及分辨率差等传统光学显微镜的问题。



百纳米级深度合成

为了提升图像分辨率必须选择高倍镜头，但拍摄凹凸形貌时，图像中往往含有大片失焦区域。

KS-X1000拥有深度合成功能，将多张图像的合焦区域进行融合，得到高清晰度图像，完美还原表面凹凸结构。且采用等间距拍摄，由线性标尺反馈模块控制，Z轴分辨率可达100nm。



全景对焦的接线端子

图像拼接

2D图像拼接

采用高倍镜头观察微小样品时，受限于视野范围而无法观测到样品全貌
拼接与拍摄同步进行，结合自动矫正功能,可消除光学畸变与图像错位。可拼接图像最大尺寸为70000(H)像索x70000(V)像素/50(H)张x42(V)张。

3D图像融合

2D图像拼接的同时，进行深度合成井获取 3D数据，最终呈现形式如同将全幅图像进            行了立体化展示。



 全息照明

光源模组

KS-X1000的光源模组分为发光组件与柔光组件。在保证结构紧凌的同时，光强度更高、均匀性更好、照明模式更多，且不会产生由于光源发热影响测量精度的问题。

软件可独立控制每束光的开关与强弱，实现同轴落射、同轴侧射、环形落射、环形侧射、组合照射等多种照明模式。



     环形照明可以还原样品本身颜色与污渍等状态。   同轴照明可以凸显样品表面划痕与立体瑕疵。

软件可控制环形光进行360°旋转照明并连续拍摄，分析有效信息进行合成。仅需拖动太阳图标即可实现全息照明效果。



光晕消除

去除反光 KS-X1000将在不同曝光条件下拍摄多组样片，将各张 样片中的清晰区域融合生成一张图像，此时绝大多数 的表面强反光已经被消除。多适用于金属样品。且该 功能为实时效果，无论移动样品或改变焦点，均可实 时完成去除反光。
去除环形光晕 KS-X1000将控制环形光进行360°旋转照明井连续拍摄， 分析有效信息进行合成，完美解决对检测干扰最大的环 形光晕问题。多适用于环形或柱状样品。且该功能为实 时效果，无论移动样品或改变焦点，均可实时完成去除 环形光晕。



 一键图像优化

点击按键即可自动进行常用处理功能(HDR高清晰动态范围、色彩强化、亮度矫正、智能锐化、纹理显现、边缘识别、高精度焦点修正3D合成等)组合，生成多种图像优化效果预览，点击预览图，系统将以所选模式执行后续所有拍摄。



机器学习与开放系统：

机器学习

按照既定程序执行重复作业，已无法满足精密检测的需求。

KS-X1000融合3D机器视觉和深度学习算法，赋予机器人真实、复杂及无序场景的“感知能力”、

“分析能力”及“判断能力"。

开放系统

KS-X1000系统的软件开源式、硬件模块化，可供用户进行二次开发，与位移台或生产线集成，即可实现精密元器件或大尺寸面板的在线连续尺寸测量及瑕疵检测。
