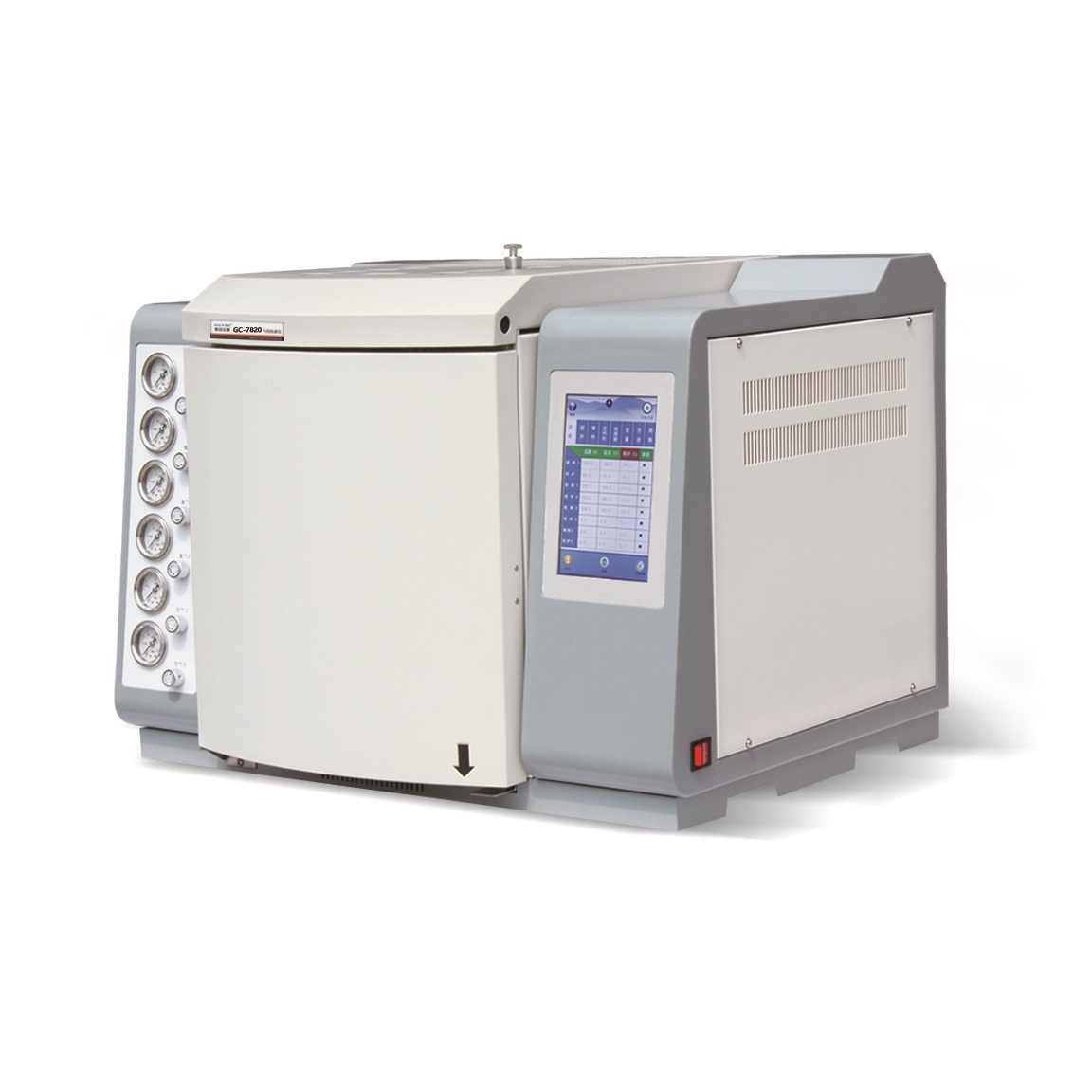

GC-7820液化石油气分析专用色谱仪

产品概述

GC-7820全自动煤矿专用气相色谱仪是煤矿专用束管自动监测系统关键的核心部分。煤矿12-32路取气束管相连，通过微机控制与数据处理工作站实现样品自动巡回采样、预切、检测、气体含量超限自动报警和报表打印。实现实时监控煤层氧化自燃过程中气体的自动分析，提高早期预测预报自然发火的准确率、测定密闭火区内气体组份浓度的变化，判别密闭火区专用色谱仪系公司集国内外分析原理基础之上自主研发的一款仪器。

产品特点

● 扩大了适用范围，适用于液化石油气中的烃类和含氧化合物（如二甲醚，甲醇，MTBE等）组成的测定。

● 采用双阀双柱双检测器系统，通过一次进样完成液化石油气全分析。

● 重要管路及部件使用钝化处理工艺，管路连接处采用零死体积接头，大大提升样品分析的精度。

● 采用标准中要求的高性能原装进口色谱柱，提升系统的耐用性和准确性。

● 采用进口耐高温自动阀控制系统，微气路切割技术，先进检测器及气路设计。

FID双检测器

执行标准

● GB/T5274/ISO6142气体分析校准用混合气体的制备称量法

● GB11174液化石油气

● GB/T12576液化石油气蒸气压和相对密度及辛烷值计算法

● GB19159车用液化石油气

● SH/T0233液化石油气采样法

方案流程图

分析流程图

典型色谱条件

色谱柱1：A1203 柱长 30 m 内径 0.53mm 液膜厚度 15μm。

色谱柱2：Lowoｘ柱长 10 m 内径 0.53 mm 液膜厚度 10μm。

载气：氦气 (纯度 99.999%以上)

定量环：0.5ml~1.0ml(推荐 0.5ml)

阀箱温度：150℃

进样口温度：200℃

分流比：10:1 ~ 50∶1  (推荐 50∶1)

色谱柱控制模式：恒定流量 4.5ml/ min

双火焰离子化检测器 (FID)

温度: 230℃

氢气流量: 30ml/min

空气流量: 350ml/min

氮气流量: 25ml/min

柱温程序初温 90℃ 保持 1min 程升速率 6℃ / min 终温 180℃ 保持 30min

测定组分和范围



测定成分	测定范围
甲烷	0.01-1%
乙烷	0.01-3%
乙烯	0.01-3%
丙烷	0.05-95%
丙烯	0.01-95%
异丁烷	0.05-80%
正丁烷	0.02-99%
反-2-丁烯	0.01-40%
异丁烯	0.01-3%
1-戊烯	0.01-0.5%
二甲醚	1.0-40%

典型色谱图

液化石油气烃类分析谱图

液化石油中含氧化合物分析谱图
